除菌フィルタをお勧めする理由
肺機能検査を行う際は、患者と検査機器の間にエアフィルタを使用する事例が近年増加しています。その理由は以下の通りです。
スパイロガード®肺機能検査用フィルタ

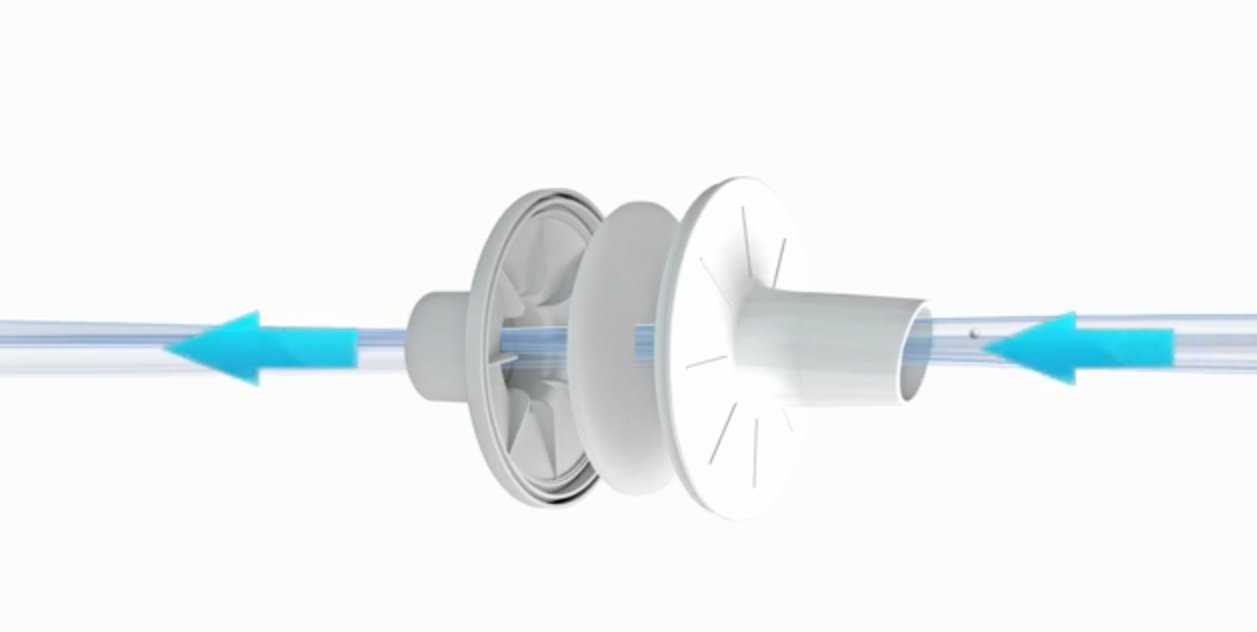

検査機器の保護
検査を受診する患者の口から吐き出された、唾液や呼気、エアゾル化による機器の品質低下から保護します。
交差感染リスクの低減
患者が機器を使用する際に、前検査で使用した患者の唾液や感染性物質が機器回路に付着すること、またこれを吸い込むリスクや、検査時に行われる、深呼吸や最大努力での強制呼気などで生じる、周囲への飛沫・エアゾルの拡散を防止する事ができます。
- 良好な検査結果を得るために、機械の校正は必ずフィルタを取り付けた状態で実施してください。
スパイロフィルタの特長
高い除菌性能
99.999%という高いフィルタ性能を持ち、患者や医療従事者の交差感染リスクを低減するとともに、機器を汚染から保護します。

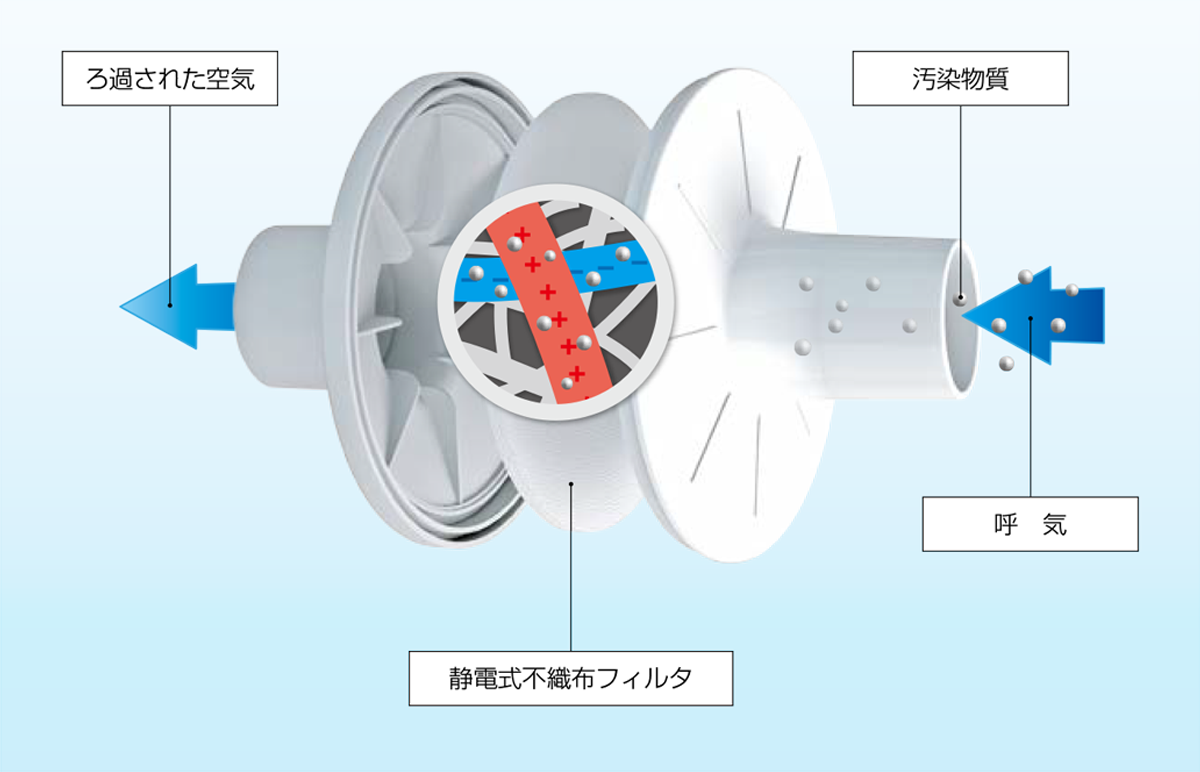

静電的に帯電させた濾材を採用
製造処理中にフィルタ繊維に正及び負の電荷を生成させることにより、微粒子を引き付ける機能を発現し、高いろ過性能を実現します。
疎水性メディアによる汚染リスク低減
フィルターメディアは疎水性であるため、感染性の高い吐出液による機械の汚染を最小限にできます。
FDA条件下での試験をクリア
GVS の濾材は FDA の厳しい生物学的安全性試験の必要条件をクリアしています。
オプションを選択

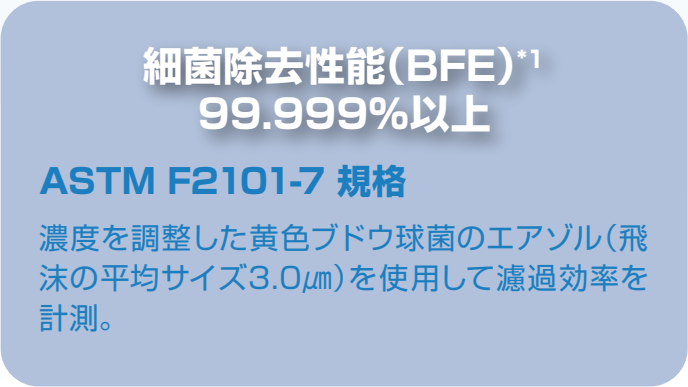

※１ BFE：Bacterial Filtration Efficiency ・バクテリア（細菌）ろ過効率

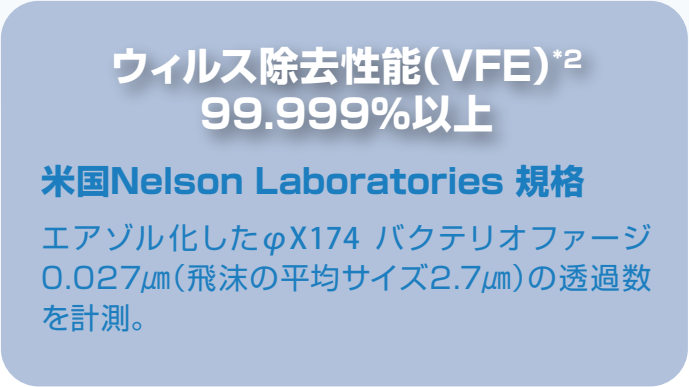

※２ VFE：Viral Filtration Efficiency ・ウイルスろ過効率
国内の医療機関にて試験実施
優れたフィルタ性能を実証済み
[ 試験内容 ]
大腸菌ファージを指標としたフィルタ性能試験
| 試験実施施設 | 学校法人北里研究所 北里大学メディカルセンター |
| 試験対象 | スパイロガード®に加え、スパイロメーターに取り付ける除菌用フィルタ各社の製品 |
| 使用細菌株 使用ファージ |
大腸菌 Escherchia coli (ATCC 11229 株） 大腸菌ファージ φ x174 (ATCC 13706-B1 株） |
| 使用機器 | 試験ボックス（1㎥のアクリル製ボックス）、ネブライザー、インピンジャー、コンプレッサー、吸引 / 加圧両用ポンプ |
[ 試験結果 ]
| GVS | 99.99960 |
| A社 | 99.99665 |
| B社 | 99.99710 |
| C社 | 99.99743 |
| D社 | 99.99814 |
GVSフィルタは、国内で販売される殆どの肺機能検査機器に対応しています
肺機能検査用フィルタ

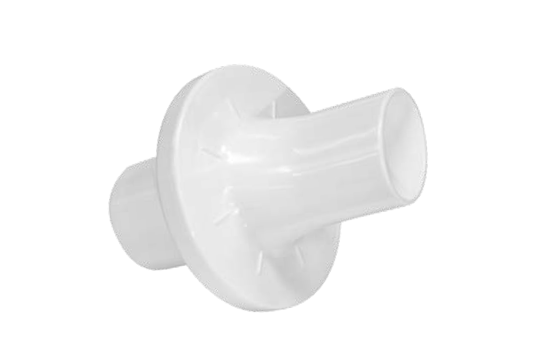

スパイロガード® マウスピース一体型
| 商品コード | 品名 |
| 2800/21 | スパイロガード（マウスピース一体型） |
単回使用
販売名：スパイロガード® 医療機器認証番号：229AKBZX00051000
JANコード：5060511620390
| 対応アクセサリ | A |
| 材質 | 静電式フィルタ（ろ過媒体）：ポリプロピレン不織布 200g/m2 ハウジング：ポリプロピレン |
| 圧力損失（EN ISO 9360-1: 2009） | ＜ 30Pa （30L/min 時） ＜ 60Pa （60L/min 時） ＜ 100Pa （90L/min 時） |
| 微粒子除去性能 （自社規格※1） |
＞ 90% |
| 細菌除去性能 （ASTM F2101-07） |
＞ 99.999% |
| ウィルス除去性能 （Nelson Laboratories 規格※2） |
＞ 99.999% |
| 有効ろ過面積 | 60cm2 |
| 死腔量 | 80mL |
| 重さ | 37.2 ｇ |
| サイズ | 高さ×幅：92.65mm × 96.8mm |
| 包装単位 | 100 個 / 箱（医療用クリーンパック） |
※1 塩化ナトリウム粒子（平均 0.2μm）の透過率を計測（流量 30L/min@28 秒）
※2 エアロゾル化したφ× 174 バクテリオファージ（平均 2.7μm）の透過数を計測（流量 30L/30min）
肺機能検査用フィルタ

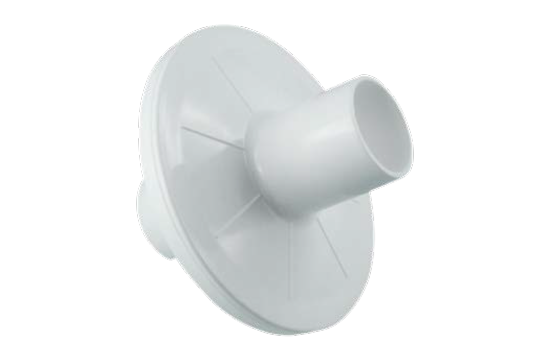

スパイロガード® スタンダード型
| 商品コード | 品名 |
| 2800/22 | スパイロガード®（スタンダード型） |
単回使用
販売名：スパイロガード® 医療機器認証番号：229AKBZX00051000
JANコード：5060511620406
| 対応アクセサリ | A、B、C |
| 材質 | 静電式フィルタ（ろ過媒体）：ポリプロピレン不織布 200g/m2 ハウジング：ポリプロピレン |
| 圧力損失（EN ISO 9360-1: 2009） | ＜ 30Pa （30L/min 時） ＜ 70Pa （60L/min 時） ＜ 120Pa （90L/min 時） |
| 微粒子除去性能 （自社規格※1） |
＞ 90% |
| 細菌除去性能 （ASTM F2101-07） |
＞ 99.999% |
| ウィルス除去性能 （Nelson Laboratories 規格※2） |
＞ 99.999% |
| 有効ろ過面積 | 60cm2 |
| 死腔量 | 81.5mL |
| 重さ | 37.2 ｇ |
| サイズ | 高さ×幅：92.65mm × 96.8mm |
| 包装単位 | 100 個 / 箱（医療用クリーンパック） |
※1
塩化ナトリウム粒子（平均 0.2μm）の透過率を計測（流量 30L/min@28 秒）
※2
エアロゾル化したφ× 174 バクテリオファージ（平均 2.7μm）の透過数を計測（流量 30L/30min）
小型・軽量で取り回しが良く、扱いやすい
肺機能検査用フィルタ

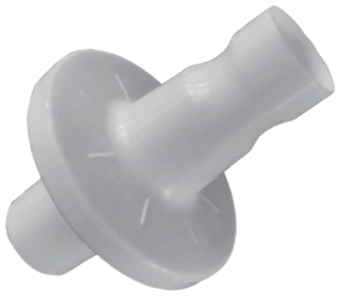

スパイロガード® マウスピース一体型スモールタイプ
| 商品コード | 品名 |
| 2800/728 | スパイロガード®（マウスピース一体型スモールタイプ） |
単回使用
販売名：スパイロガード 医療機器認証番号：229AKBZX00051000
JANコード：5060511622523
| 対応アクセサリ | A |
| 材質 | 静電式フィルタ（ろ過媒体）：ポリプロピレン不織布 200g/m2 ハウジング：ポリプロピレン |
| 圧力損失（EN ISO 9360-1: 2009） | ＜ 79Pa （30L/min 時） ＜ 160Pa （60L/min 時） ＜ 259Pa （90L/min 時） |
| 微粒子除去性能 （自社規格※1） |
＞ 90% |
| 細菌除去性能 （ASTM F2101-07） |
＞ 99.96% |
| ウィルス除去性能 （Nelson Laboratories 規格） |
＞ 99.9% |
| 有効ろ過面積 | 28cm2 |
| 死腔量 | 71.45mL |
| 重さ | 25 ｇ |
| サイズ | 高さ×幅：95mm × 68.5mm |
| 包装単位 | 100 個 / 箱（医療用クリーンパック） |
※1
塩化ナトリウム粒子（平均 0.2μm）の透過率を計測（流量 30L/min@28 秒）
※2
エアロゾル化したφ× 174 バクテリオファージ（平均 2.7μm）の透過数を計測（流量 30L/30min）
NEW! 接続口の小さい機種にも適合
肺機能検査用フィルタ
スパイロガード® マウスピース一体型スモールS
| 商品コード | 品名 |
| 2800/729 | スパイロガード（スモールS マウスピース一体型） |
単回使用
販売名：スパイロガード 医療機器認証番号：229AKBZX00051000
JANコード：5060551623353
| 対応アクセサリ | A |
| 材質 | 静電式フィルタ（ろ過媒体）：ポリプロピレン不織布 200g/m2 ハウジング：ポリプロピレン |
| 圧力損失（EN ISO 9360-1: 2009） | ＜ 73Pa （30L/min 時） ＜ 156Pa （60L/min 時） ＜ 245Pa （90L/min 時） |
| 微粒子除去性能 （自社規格※1） |
＞ 90% |
| 細菌除去性能 （ASTM F2101-07） |
＞ 99.96% |
| ウィルス除去性能 （Nelson Laboratories 規格※2） |
＞ 99.9% |
| 有効ろ過面積 | 27cm2 |
| 死腔量 | 40.0mL |
| 重さ | 21 ｇ |
| サイズ | 高さ×幅：94mm × 68.5mm |
| 包装単位 | 100 個 / 箱（医療用クリーンパック） |
※1
塩化ナトリウム粒子（平均 0.2μm）の透過率を計測（流量 30L/min@28 秒）
※2
エアロゾル化したφ× 174 バクテリオファージ（平均 2.7μm）の透過数を計測（流量 30L/30min）
スパイロフィルタ付属品
※以下にご紹介する付属品は弊社スパイロフィルタとの併売品です。このため、スパイロフィルタをご注文頂いたお客様に限り、ご発注いただける製品ですのでご注意ください。
ノーズ クリップ
| サイズ | 高さ×幅：66.0mm × 41.8 mm |
| 材質 | ポリプロピレン、フォームパット |
| 包装単位 | 50 個 / 箱（医療用クリーンパック） |
| 商品コード | 品名 |
| A508BAUA | ノーズ クリップ |
単回使用
販売名：GVSノーズクリップ 届出番号：13B2X10008000131
JANコード：5060120952394

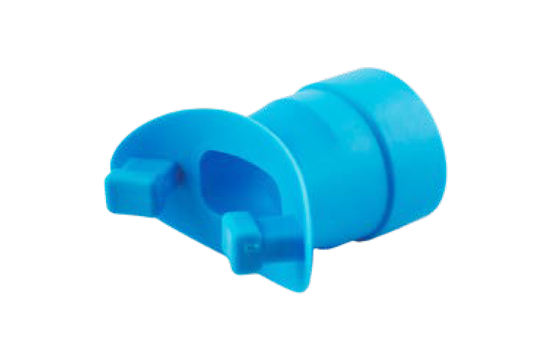

フレキシブル バイトグリップ
| サイズ | 内径×外径：32.0mm × 36 mm |
| 材質 | TPE（熱可塑性樹脂） |
| 包装単位 | 50 個 / 箱（医療用クリーンパック） |
| 商品コード | 品名 |
| A539BAUB | フレシキブル バイトグリップ |
単回使用
販売名：GVSマウスピース 届出番号：13B2X10008000141
JANコード：5060120953896

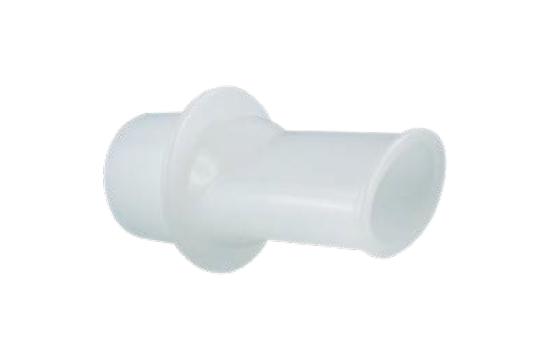

マウスピース
| サイズ | 高さ×幅：60.0mm × 31.5 mm |
| 材質 | White HDPE（白色高密度ポリエチレン） |
| 接続 | 22mm オスコネクター（内径規格）円錐形 |
| 包装単位 | 50 個 / 箱（医療用クリーンパック） |
| 商品コード | 品名 |
| A571BAUA | マウスピース |
単回使用
販売名：GVSマウスピース 届出番号：13B2X10008000141
JANコード：5060120952417

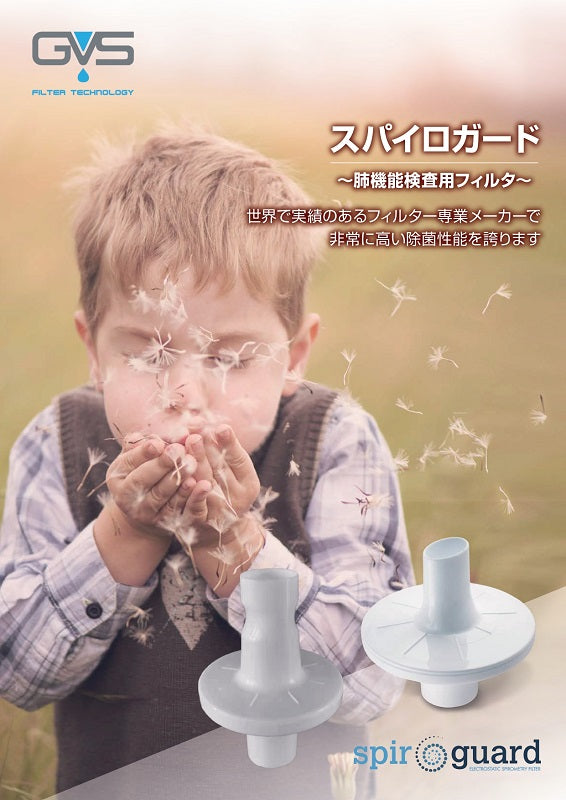

スパイロガード
